全彩LED点光源(5W)技术要求 |
|||
光源类型 |
RGB三和一LED |
功率 |
5W |
LED品牌 |
OSRAM NICHIA |
LED数量 |
12粒 |
发光角度 |
120度 |
光色 |
R G B全彩 |
环境温度 |
-20度至+50度 |
工作电压 |
DC24V |
防雷ESD保护 |
IEC61000-4(LEVEL 4) |
IP等级 |
65 |
使用寿命 |
30000h以上 |
|
|
全彩LED点光源技术说明
1. 灯具采用铝合金压铸,表面哑光喷塑工艺,良好散热设计,确保LED线路板与灯壳紧贴。灯具发光面采用钢化玻璃。不锈钢安装脚。

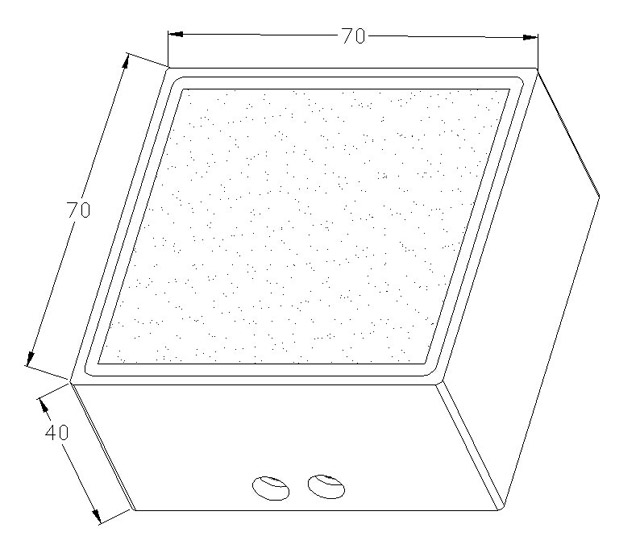

2. 灯具材料厚度大于2.5毫米, 灯具为正方形,边长70毫米,高度小于40毫米(含支架),匀采用不锈钢螺丝。灯具颜色由需方指定,外置24V开关电源。
3. 每只LED灯内布置LED12颗,内置DMX512解码模块。采用精确恒电流电路,不可采用电阻降压电路,LED散热脚焊盘应大于16平方毫米,每种颜色的LED驱动电流大于30毫安,LED应有严格分档,并由工厂提供技术文件,要求如下:
A. LED为贴片封装,品牌为OSRAM,NICHIA。
B. LED红光正向电流不小于40毫安,蓝绿光正向电流不小于50毫安。
C. LED采用贴片封装,LED颗粒尺寸不大于3.6*3.6毫米。
D. LED抗静电能力达2000V,为减小色差,蓝绿光的波长分档应大于6档,并且只能采用相邻的两个分档。
E. LED工厂应提供非常详尽的检测报告。以证明其为量化生产的定型产品。
4.灯具采用外置24V开关电源,应有良好防水处理,防护等级达IP65。
